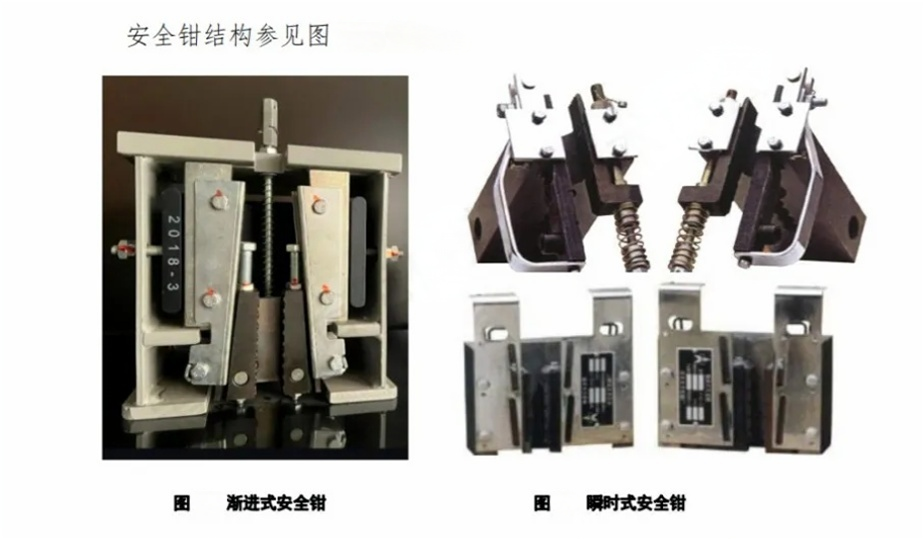

安全鉗結構參見下圖。

安全鉗分為:漸進式安全鉗、瞬時式安全鉗，其中瞬時式安全鉗可用在速度不大于0.63m/s的電梯，漸進式安全鉗則無速度限制，其工作原理相同。

安全鉗安裝位置參見下圖。

1、安全鉗檢查項目

a)限速器鋼絲繩是否松弛;

b) 限速器繩頭與提拉桿固定是否可靠;

c)提拉桿固定牢固，確保在提拉有效范圍內能夠?qū)踩Q提到有效動作位置;

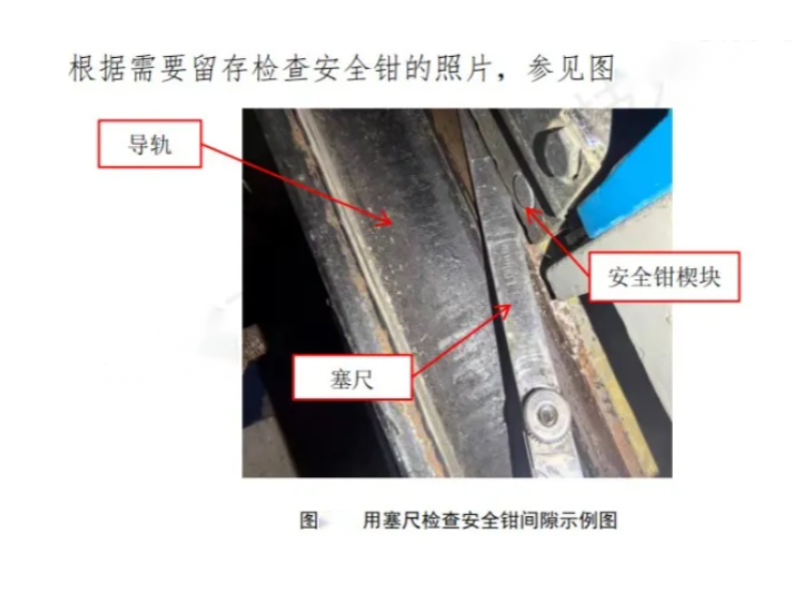

d)安全鉗楔塊與導軌面間隙符合設計規定;

e)安全鉗鉗口內有無雜物;

f)安全鉗楔塊與導軌面間隙調整是否適當;

g)轎廂安全鉗電氣開關應能夠在安全鉗被提起時有效的斷開安全回路。

注:安全鉗在工廠出廠前已調試完畢，并加紅色封漆，任何安裝維保者不得拆封調整(制造單位規定的可調整的除外)。

2、安全鉗調整(4m/s收下、滾柱式)

2.1 左右兩個安全鉗動作同步性的調整檢查。

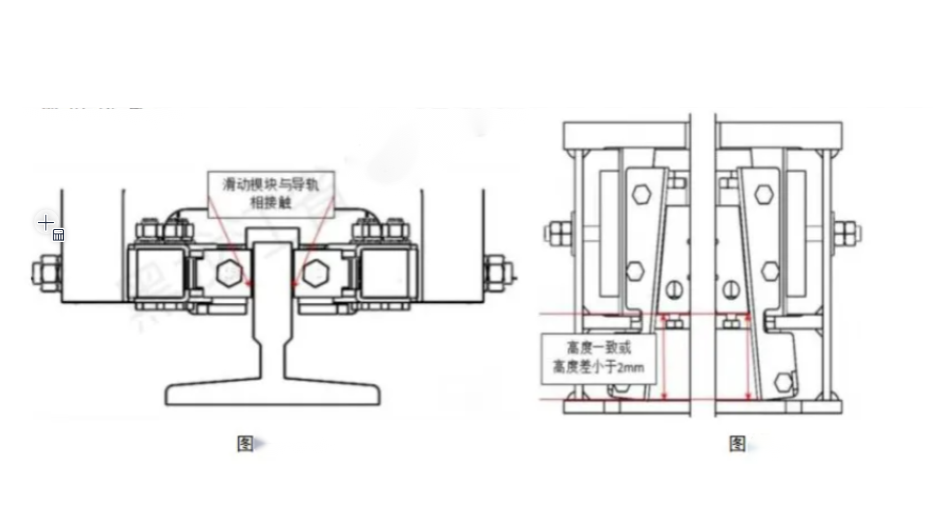

在安全鉗未動作時，安全鉗楔塊應該處于*低位置，且楔塊與導軌側面的間隙要一致(參見圖)，間隙應符合制造單位的要求。

2.2 左右兩個安全鉗動作同步性調整

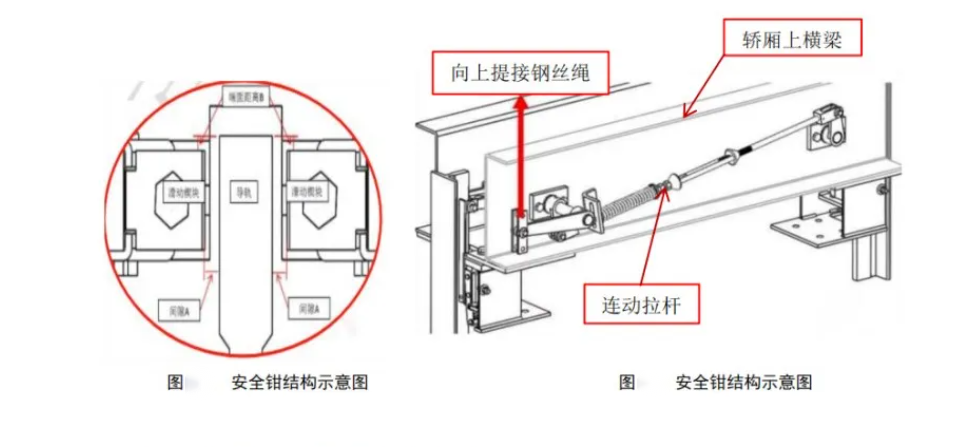

維保人員先往上拉動鋼絲繩(參見圖)。通過提拉機構帶動左、右兩個安全鉗的四個楔塊向上提拉運行(楔塊能夠靈活往，上運行)，而同時讓另外一個人去觀察這四個楔塊是否與導軌同時相接觸了(或者用鋼尺測量其高度是否一致，或用長柄螺絲刀對四個楔塊分別往上頂，行程差按制造單位要求執行)，如果同時接觸了，如圖,即左、右安全鉗與提拉機構的連接已經安裝同步了。同步性調整到位后，松開鋼絲繩時，左、右兩個安全鉗的四個楔塊仍應該自動復位至*低位置。

3、安全鉗活動部件的清潔

每個季度對安全鉗表面及其活動部件清除灰塵和油污,確保安全鉗運行靈活。

4、楔塊表面的潤滑

每個季度在楔塊的制動表面上清潔異物、雜質和油泥，用毛刷等工具涂抹導軌潤滑油，為了確保楔塊制動表面不生銹，根據電梯使用工具涂抹導軌潤滑油，為了確保楔塊制動表面不生銹，根據電梯使用環境的清潔程度、溫度的不同，可適當增加涂抹潤滑油的次數。

1、維保記錄特別說明

依據TSG T5002- -2017電梯維護保養規則正確填寫維保記錄單做

好確認人簽字見證。

按隱患排查文件要求填寫要求表單及相關人員簽字確認。
